Hverjar eru tegundir flísaspóla?

Það eru fjórar megingerðir afflísaspólar, nefnilega sáragerð, lagskipt gerð, fléttuð gerð og filmugerð.

Tvær gerðir af vinda og lagskiptum eru almennt notaðar. Hið fyrrnefnda er afrakstur smækningar hefðbundinna vindaspóla. Hið síðarnefnda er gert úr fjöllaga prentunartækni og lagskiptu framleiðsluferli og rúmmálið er minna en sárflísaspólan, sem er í brennidepli í þróun vara á sviði inductor.

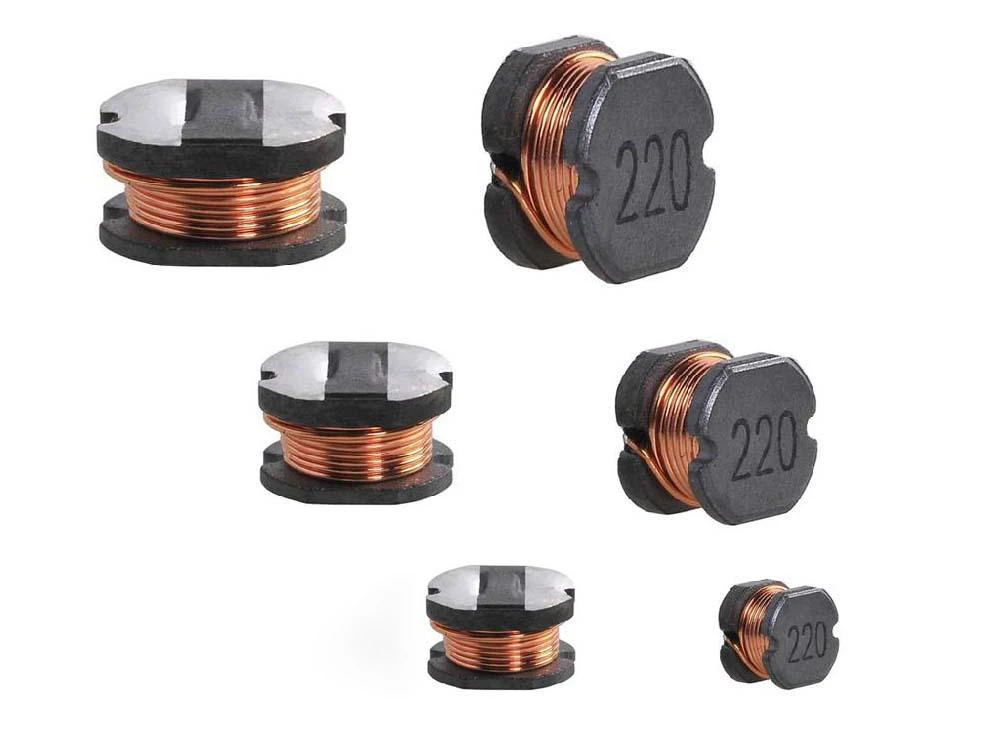

1. Sár línuleg flís inductor
Það einkennist af breitt úrval af inductance (mH ~ H), hár inductance nákvæmni, lítið tap (það er stór Q), stór leyfilegur straumur, sterkur arfur framleiðsluferlisins, einfalt, litlum tilkostnaði, en ókosturinn er sá að það er takmarkað í frekari smæðun. Keramikkjarna sárspólar geta viðhaldið stöðugri inductance og nokkuð háu Q gildi við svo háa tíðni, þannig að þeir taka sæti í hátíðnirásum.

Inductors í NL röð TDK eru vinda, 0.01~100uH, nákvæmni 5 prósent, hátt Q gildi, geta mætt almennum þörfum.

NLC gerð er hentugur fyrir aflgjafa hringrás, málstraumur allt að 300mA; NLV gerð er hátt Q gildi, umhverfisvernd (endurunnið plast), getur verið skiptanlegt með NL; NLFC er með segulskjá og hentar vel fyrir rafmagnssnúrur.

2. Laminated flís inductor
Það hefur góða segulvörn, mikla hertuþéttleika og góðan vélrænan styrk. Ókostirnir eru lágt framhjáhald, hár kostnaður, lítil inductance og lágt Q gildi.

Í samanburði við spóluspólur hefur það marga kosti: lítil stærð, stuðlar að smæðun hringrásarinnar, lokað segulmagnaðir hringrás, mun ekki trufla nærliggjandi íhluti, verður ekki truflað af aðliggjandi íhlutum, sem stuðlar að háþéttni uppsetningu íhluta; Samþætt uppbygging, hár áreiðanleiki; Góð hitaþol og suðuhæfni; Lögunin er venjuleg, hentug fyrir sjálfvirka yfirborðsfestingarframleiðslu.

TDK MLK inductance, lítil stærð, góð suðuhæfni, segulskjár, hárþéttleiki hönnun, einlit uppbygging, hár áreiðanleiki; MLG gerð hefur lítið skynjunargildi og samþykkir hátíðni keramik, sem er hentugur fyrir hátíðni hringrás; MLK gerð rekstrartíðni 12GHz, hátt Q, lágt skynjunargildi (1n~22nH)

3. Film flís flís inductor
Það hefur þá eiginleika að viðhalda háu Q, mikilli nákvæmni, miklum stöðugleika og lítilli stærð í örbylgjutíðnisviðinu. Innri rafskautin eru einbeitt í sama lagi og segulsviðsdreifingin er einbeitt, sem getur tryggt að breytur tækisins breytist ekki mikið eftir uppsetningu og sýni góða tíðnieiginleika yfir 100MHz.

4. Fléttur spólur
Það einkennist af stærri inductance á hverja rúmmálseiningu en aðrir flísspólar við 1MHz, minna rúmmál og auðvelt að setja upp á undirlagið. Smá segulmagnaðir íhlutir fyrir orkuvinnslu.

Í hagnýtum forritum ætti að velja forritið í samræmi við aðstæður og huga að umsóknaráhrifum sem og efniskostnaði. Fyrir frekari upplýsingar, vinsamlegast hafðu samband við okkur á sales@xfullstar.com
