Hver eru forrit planar spenni?

1. Hvað er planar spenni？

Planar spenni er ný tegund af hátíðni ferrít inductance hluti sem iðnaðurinn hefur verið að reyna að nota. Vegna ferhyrndrar lögunar planar spenni er hann hentugur fyrir uppstillingu á plana, þægilegur til hönnunar og gerir ýmis konar rafrænum vörum kleift að vera létt, þunn og lítil. Í samanburði við hefðbundna spenni, auk kosta uppbyggingarrúmmáls, hafa planar spenni einnig kostina af mikilli núverandi þéttleika, mikilli skilvirkni, litlum inductance leka, lítilli myndun hita og góðri varmaleiðni.

Byggt á þessum frammistöðu kostum hafa planar spenni vakið athygli og náð smáum forritum á ýmsum sviðum svo sem neytandi rafeindatækni, bifreiða rafeindatækni, lækningatækjum og iðnaðarstýringu.

Á sviði neytendaafls, notkunar hefðbundinnar spóluhönnunar á hraðhleðsluheimildum, þurfa spennar næstum að hernema næstum þriðjung innra rýmisins, sem er ekki hentugt fyrir hönnun á smávægilegri vöru. Og ef sama krafta hraðhleðsluvöran er hönnuð með planari spenni er ekki aðeins skipulagið einfaldara heldur er einnig hægt að fínstilla hljóðstyrkinn.

2. Beiting planar spenni í gallíumnítríð hraðhleðslu

Með miklum kröfum um hraðvirka hraðhleðslu fyrir orkuþéttleika hlutfall, ásamt beitingu GaN þriðju kynslóðar hálfleiðara við hraðhleðslu, hefur skiptitíðni orkutækja verið aukin til muna og tíðni sem er meiri en 100 KHz hefur orðið nýr upphafspunktur . Aukningin á skiptitíðni veldur einnig nýjum áskorunum við val á spennum.

Samkvæmt sundurhleðslu hraðhleðslu á gallíumnítríði með hleðsluhauskerfinu má sjá að planar spenni eru ekki aðeins fáanlegar í stórum stíl, heldur sýna einnig tvenns konar forrit, þ.e. einfalt PCB + segulmagnaðir kjarnasamsetning og PCB + segulkjarni + samstillt leiðréttingarrásir. Báðir hafa eigin ágæti í sérstakri notkun og einnig kynna mismunandi umsóknarfulltrúa.

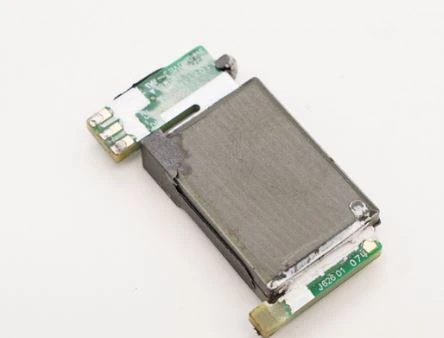

Láttu' líta fyrst á hreint PCB + segulkerna sameina plana spenni. Þessi tegund spenni hefur einkenni sterkrar fjölhæfni og þæginda fyrir fjöldaframleiðslu og má oft sjá í mikilli hraðhleðslu.

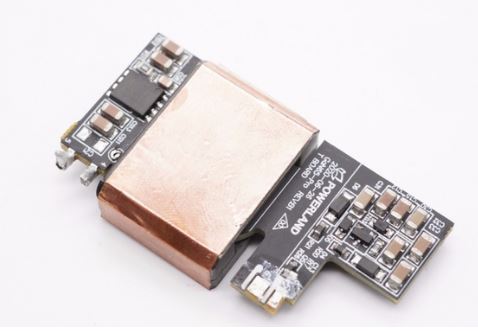

Láttu' líta á plana spenni PCB + segulkjarna + samstilltur hringrás. Þessi tegund af spenni hefur nýlega byrjað að nota í afl hleðslutæki. Munurinn frá fyrri planar spenni er sá að PCB á spenni ber einnig verkaskiptingu hringrásarinnar. Það má sjá að það eru mörg RC og afl tæki á því.

3. Háþétt hraðhleðsla knýr eftirspurn markaðarins eftir planar spenni

Planar segulmagnaðir eru tákngervingur margra líkamlegra stærða, og það er einnig sviði nýstárlegra rannsókna í fræðasamfélaginu. Notkun planar spenni er ein hagkvæmasta lausnin fyrir aflbreytingarafurðir með hátíðni og mikla þéttleika.

Sérstaklega á sviði neysluafls undanfarin tvö ár, með sprengingu USB PD hraðhleðslumarkaðarins og þroska GaN tækni, hafa afkastamiklar, aflmiklar og smáar aflgjafar orðið ný þróun til markaðsþróunar. Planar spenni hefur smám saman orðið tæki sem hugað er að verkfræðingum og hafa verið viðurkennd af mörgum viðmiðunarfyrirtækjum í iðnaði og eru farin að sýna hæfileika sína í PD hraðhleðslu og gallíumnítríð hraðhleðsluvörum.

Fyrri sundurliðunargögn hleðslutækisins sýna að eins og stendur hafa mörg fyrstu línu farsímamerki og tölvumerki eins og Huawei, Xiaomi, Samsung, OPPO, vivo, Lenovo o.fl. kynnt flatar spennubreytingar í ýmsum hraðhleðslu heimildir og þróaði fjölda þeirra í samvinnu Innhólf almennra módela er búið hleðslutæki til að ná meiri aflþéttleika og gera aukabúnað léttari og auðveldari í flutningi.

Planar spenni eru tíður viðskiptavinur Samsung hleðslutækja. Síðan 15W Samsung AFC hraðhleðsla hefur verið kynntur mikill fjöldi planar spenni og það hefur einnig skapað fordæmi fyrir stórfelldum viðskiptalegum notkun planar spenni við hraðhleðslu. Það sýnir að Samsung hefur sérstaka mætur á planar spenni. .

Huawei hefur einnig kynnt margs konar ofurhraðhleðslutæki með innbyggðum planar spenni. Frá nýjasta 66W ofurhraða hleðslu í sundur, má sjá að innbyggði planar spenni tekur aðeins minna en fjórðung af öllu PCB borð einingunni, sem er mjög sparnaður. Að lokum nær hleðslutækið þéttari hönnun.

Þökk sé notkun innri planara spenni hefur OPPO 50W kex gallíumnítríð hraðhleðsla áttað sig á öfgafullri þunnri hönnun líkamans og þykkt allrar vélarinnar er aðeins 10 mm, sem er einfaldlega ómögulegt fyrir hefðbundna vindu spenni. Til viðbótar við ofurþunna yfirbygginguna hjálpaði planar spenni einnig þessum hleðslutæki að ná aflþéttleika allt að 1,48W / cm og varð viðmið fyrir mikla aflþéttleika.

Knúin áfram af þróun þróun iðnaðarins og mörgum viðmiðunarmerkjum, hafa planar spenni byrjað að nota af fleiri og fleiri þriðja aðila fyrirtækjum í hraðhleðslu aukabúnaði í háþéttum hraðhleðsluafurðum og eftirspurn á markaði eykst einnig.
