Hvernig á að mæla sprautur? Nokkrar aðferðir til að greina gæði sprautu

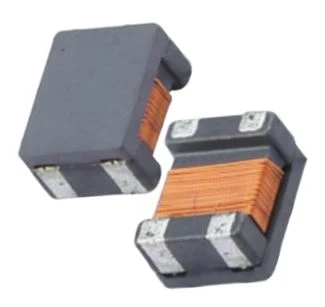

Inductance spólur eru gerðar úr vírum sem eru viknir á einangrunar rör eitt af öðru. Vírin eru einangruð hvert frá öðru. Einangrunarrörið getur verið holt eða það getur innihaldið járnkjarna eða segulmagnaðir duftkjarna, kallað sprautur. Það er orkugeymsluþáttur í hringrásinni. Það er táknað með" L" ;, og einingarnar eru Henry (H), millihenry (mH) og microhenry (μH). Leyfðu' að skoða nokkrar aðferðir til að mæla og uppgötva sprautu.

Stærð sprautunnar fer eftir þvermáli sprautunnar, fjölda snúninga og efni millimiðilsins. Skekkjan milli raunverulegs innduktans og nafngildis inductansen kallast nákvæmni inductansen. Veldu viðeigandi nákvæmni í samræmi við raunverulegar þarfir til að forðast óþarfa sóun. Undir venjulegum kringumstæðum krefst sprautan sem notuð er við sveiflu meiri nákvæmni en spenna sem notuð er við tengingu eða kæfu krefst minni nákvæmni. Í sumum tilvikum sem krefjast mikillar inductans nákvæmni, verður þú almennt að vinda það sjálfur og prófa það með tæki, sem næst með því að stilla fjölda snúninga eða stöðu segulkjarna eða járnkjarna í sprautunni.

Tvær gerðir af tækjum til að spreyta sig: RLC mæling (viðnám, inductance og capacitance er hægt að mæla) og inductance mælitæki.

Inductance mæling: mæling án álags (fræðilegt gildi) og mæling í raunverulegri hringrás (raunverulegt gildi). Vegna þess að raunveruleg hringrás sem notuð er í sprautunni er of mikil er erfitt að flokka hana. Aðeins er gerð grein fyrir mælingunni við engar álagsaðstæður. Inductance mæling skref (RLC mæling):

1. Þekktu starfsreglur tækisins (notkunarleiðbeiningar) og varúðarráðstafanir.

2. Kveiktu á kraftinum og bjóðu þig til 15-30 mínútur.

3. Veldu L-skrána og veldu mælingaþrýstinginn.

4. Klemmdu klemmurnar tvær saman og stilltu þær á núll.

5. Klemmdu klemmurnar tvær við tvo enda sprautunnar, lestu gildið og skráðu sprautuna.

6. Endurtaktu skref 4 og 5 til að skrá mælt gildi. Það verða að vera 5-8 gögn.

7. Berðu saman nokkur mæld gildi: ef munurinn er ekki mikill (0,2μH), taktu meðalgildið og mundu fræðilegt gildi sprautunnar; ef munurinn er of mikill (0,3μH), endurtaktu skref 2-skref 6 þar til þú færð fræðilegt gildi sprautugildisins.

Þrjár aðferðir til að greina gæði sprautu

1. Sjónræn skoðun

Athugaðu beint hvort leiðsla sprautunnar er aftengd, hvort segulkjarninn er laus, hvort einangrunarefnið sé skemmt eða brennt o.s.frv.

2. Multimeter próf

Í mati á gæðum sprautunnar er oft mælimælir notaður til að mæla kveikju og viðnámsgildið. Settu multimeterinn í Ω blokkina og tengdu rauðu og svörtu prófunarleiðslurnar við hvaða leiðaraenda sprautunnar. Á þessum tíma ætti bendillinn að sveiflast til hægri. Samkvæmt mældu viðnámsgildinu er hægt að skipta dómnum í eftirfarandi þrjár aðstæður.

(1) Viðnám gildi sprautunnar sem er prófað er of lítið. Það þýðir að innri spóla sprautunnar er með skammhlaupsgalla. Fylgstu með prófunaraðgerðinni, vertu viss um að stilla multimeter á núll fyrst og athugaðu vandlega hvort staðan þar sem bendillinn sveiflast til hægri nær raunverulega núllstöðunni til að koma í veg fyrir ranga dómgreind. Þegar grunur leikur á að skammhlaupsbilun sé inni í sprautunni er best að endurtaka prófið nokkrum sinnum með R × 1 Ω kubbnum, svo hægt sé að dæma rétt.

(2) Mældi sprautan hefur viðnámsgildi. DC viðnám gildi sprautunnar er beintengt þvermál enameled vírsins sem notaður er til að vinda spóluna og fjölda snúninga. Því minni þvermál vírsins og því fleiri beygjur, því meiri viðnám gildi. Undir venjulegum kringumstæðum, notaðu multimeter til að mæla R × 1 Ω. Svo framarlega sem hægt er að mæla viðnámsgildið getur mælt sprautan talist eðlileg.

(3) Viðnámsgildi mælda sprautunnar er óendanlegt. Þetta fyrirbæri er tiltölulega auðvelt að greina, sem gefur til kynna að opinn hringrásartilvik hafi átt sér stað við spólu eða klemmu sprautunnar og snertiflöturinn.

3. Einangrunarskynjun

Einangrunarskynjun er aðallega fyrir sprautur með járnkjarna eða málmhlífar. Settu multimeterinn í R * 1K skrána og mældu viðnám milli spóluleiðarans og járnkjarnans eða málmhlífarinnar. Venjulega er það óendanlegt (nálin hreyfist ekki), annars er sprautan illa einangruð.

Athugið: Þegar spólu er mælt með litlum spenna er hún góð svo framarlega sem tveir endar mælispólunnar eru rafstíflaðir.

Í nútíma samfélagi, með örri tækniþróun, hafa sprautur verið samþættar í hvert horn lífs okkar. Og það eru margar tegundir af sprautum og aðgerðir þeirra eru ekki þær sömu, þannig að við verðum að kaupa spenna af viðeigandi gæðum og tryggð.
